تفاوت shell با membrane چیست ؟

تفاوت shell با membrane در معرفی دال بتنی در نرم افزار ETABS چیست ؟

نوع رفتار تحلیلی المان که Shell thin یا shell thick باشد و یا رفتار membrane :

خصوصیات هر یک از این رفتار ها به این صورت میباشد:

1- رفتار Shell :

که میتواند به صورت shell thick و یا shell thin باشد.

این رفتار به این صورت است که دال سختی داخل و خارج از صفحه دارد و دال از بار زلزله و بار ثقلی ، هر دو سهم میبرد.تفاوت shell thick و shell thin این است که در shell thin از تغییر شکل های برشی در تحلیل سازه صرف نظر میشود که این رفتار مخصوص المان های کم ضخامت است.در رفتار shell thick در تحلیل سازه المان ، تغییر شکل های برشی نیز لحاظ میشود که این رفتار مخصوص المان های ضخیم میباشد.

2- رفتار membrane :

در این رفتار هیچگونه سختی خارج از صفحه ای دال ندارد و درگیری بین تیر و دال وجود ندارد و فقط بار ثقلی بین تیر های تکیه گاهی توزیع میشود.

سوال: باید از کدام حالت shell یا membrane استفاده کنیم ؟

اگر از رفتار shell استفاده کنید :

دال از بار جانبی زلزله سهم میبرد و عملا به اسکلت بار کمتری از زلزله میرسد و همین امر سبب طراحی اشتباه میشود.همچنین در حالت shell قسمتی از بار ثقلی مستقیما به ستون ها میرسد و در نتیجه تمام بار سقف به تیر های تکیه گاهی نمیرسد.

[irp]

پس باید از رفتار membrane استفاده کنید :

چون در این صورت دال هیچ سهمی از بار زلزله نخواهد برد و تمام بار زلزله به اسکلت میرسد. دقت داشته باشید که سقف فقط باید بتواند دیافراگم صلب عمل کند ، نه این که طراحی لرزه ای شود. طراحی میلگرد دال بتنی نیز فقط تحت ترکیب بار های ثقلی صورت میگیرد.به هیچ عنوان برای دال بتنی یک طرفه یا دو طرفه مجاز به استفاده از رفتار shell نیستید.مگر آن که سیستم دال تخت باشد و عملا دال روی ستون ها قرار گرفته باشد.

در تصویر بالا :

سمت چپ: دال بتنی membrane
سمت راست: دال بتنی shell
همان طور که مشاهده میکنید در حالت shell ، دال تحت بار جانبی تغییر شکل میدهد و از بار جانبی سهم میبرد. اما حالت membrane هیچ سهمی ، دال از بار زلزله نمیبرد.

[irp]

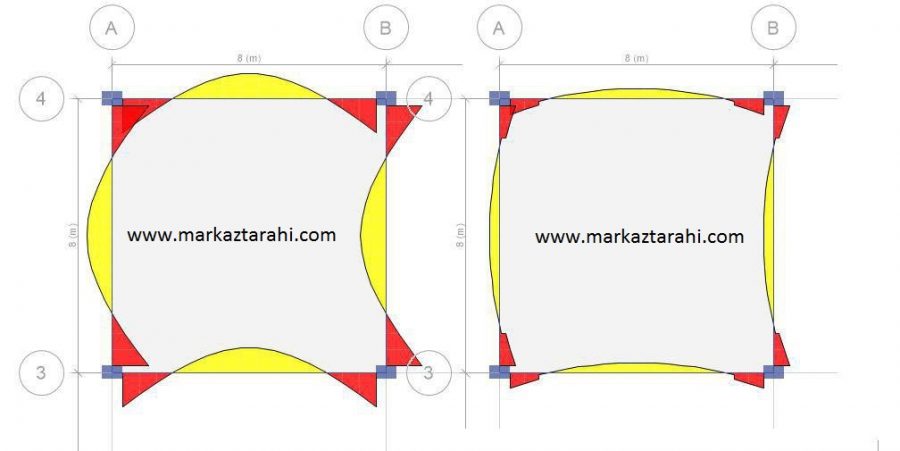

در تصویر بالا :

چپ : دال بتنی membrane
راست : دال بتنی shell
همان طور که میبینید در تصویر سمت چپ لنگر ناشی از بار ثقلی در تیر ها بیشتر از تصویر سمت راست است. زیرا در حالت shell قسمتی از بار مستقیم به ستون ها میرسد.

نویسنده: مجتبی محب علیان
